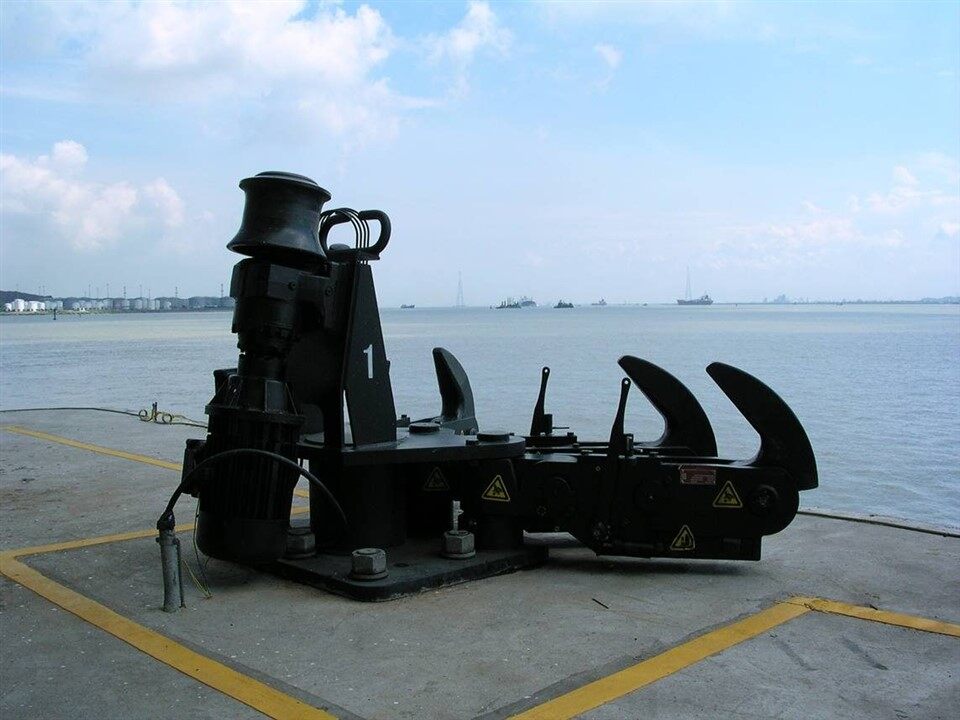

Električni kavelj za hitro sprostitev
Kavelj za hitro sprostitev je specializirana naprava, nameščena na pomolih za privez ladij in rokovanje z vrvicami. Služi kot alternativa tradicionalnim stebričkom. V primerjavi s stebrički ta izdelek ne le zmanjša delovno intenzivnost delavcev in izboljša učinkovitost, temveč zagotavlja tudi varnost, zanesljivost in vzdržljivost pomola.
Glavne značilnosti
Vsak kavelj se lahko hitro sprosti pod nazivno obremenitvijo.
Delovna sila, potrebna za sprostitev kljuke pri polni obremenitvi, je manjša od 17 kg.
Glava kljuke je zasnovana-za uravnoteženje; ponastavitev glave kljuke in komponent za sprostitev zahteva samo eno dejanje.
Kljuke lahko prenesejo obremenitve pri vodoravnih nagibih manj kot 55 stopinj.
Zasnovan ločeno za nevarna in-nenevarna območja.
Kavlji za nevarna območja so opremljeni z ne{0}}iskrečo in elektrostatično izolacijo.
Modeli s kavlji za hitro sprostitev
Primer: QRH75H2
QRH75H2 označuje moč vleke 75 ton, ročno upravljanje, dvojni-kavelj.
Vlečna sila: 400 kN – 2000 kN
Število trnkov na enoto: enojni, dvojni, trojni, štiri ali šest trnkov
Vlečna sila vitla: 10 kN, 20 kN, 30 kN
Oddaljena sprostitev:
- Upravljanje se lahko izvede prek računalnika (običajno integriranega s sistemom za spremljanje tovora priveza) ali zaslona na dotik.
- Upravljanje se lahko izvaja tudi prek gumbov centralne nadzorne sobe in velikih zaslonov.
- Velik zaslon v nadzorni sobi lahko prikaže status odprtega/zaprtega kavlja in sproži alarme za preobremenitev zaradi napetosti privezne vrvi.
- Sistem za daljinsko sprostitev omogoča lokalno električno ali hidravlično sprostitev, medtem ko še vedno podpira ročno sprostitev.
- Mehanizmi za električno/hidravlično sprostitev in ročno sprostitev so relativno neodvisni, kar zagotavlja, da ima ročna sprostitev vedno prednost.
- Električni gumbi za sprostitev uporabljajo varnostna stikala (ali zahtevajo hkratni pritisk dveh gumbov), da preprečijo nenamerno sprostitev.
Nadzor obremenitve:
- Sistem uporablja zatiče za merjenje obremenitve, ojačevalnike in sistem za spremljanje napetosti za neprekinjeno spremljanje napetosti privezne vrvi in statusa odprtega/zaprtega kavlja.
- Zatič za merjenje obremenitve, nameščen na kljuki za hitro sprostitev, deluje kot senzor in pretvarja napetost vrvi v električne signale, sorazmerne z obremenitvijo.
- Signali iz več kljuk so poslani v več-kanalni digitalni ojačevalnik, ki jih ojača in pretvori v digitalne signale, primerne za-prenos na dolge razdalje brez izgube natančnosti, nato pa se pošljejo v glavno vmesniško omarico nadzorne sobe.
- Podatki so obdelani s programsko opremo in prikazani kot stolpčni grafikoni in digitalne vrednosti za spremljanje-v realnem času.
- Pri nameščanju zatičev za merjenje obremenitve mora biti smer zaznavanja vedno usklajena s smerjo obremenitve.
- Kavlji za hitro sprostitev so opremljeni z mehanizmi za kompenzacijo gravitacije, ki zagotavljajo, da kontaktna točka vrvice in senzor ostaneta poravnana, kar preprečuje napake pri meritvah, ki jih povzroči dodatni navor kljuke.
Sistem za upravljanje privezov – glavni zaslon:
7. Rezultati obremenitve so prikazani na barvnem-zaslonu visoke ločljivosti za-nadzor v realnem času.
8. Zaslon vizualno prikazuje postavitev pomola, privezana plovila, dejansko razporeditev vrvi in obremenitev vrvi.
9. Vsaka obremenitev privezne vrvi je predstavljena z barvno-navpično črto, pri čemer višina črte niha v realnem času z obremenitvijo.
10. V primeru preobremenitve ali ohlapnosti (premajhne obremenitve) ustrezna vrstica spremeni barvo in utripa, da pritegne pozornost, medtem ko sistem sproži alarme v skladu z nastavljenimi pravili.
